PRESIÓN DE  FLUIDOS

Esta presión, llamada presión hidrostática, provoca, en fluidos en reposo, una fuerza perpendicular a las paredes del recipiente o a la superficie del objeto sumergido sin importar la orientación que adopten las caras. ... es la altura del fluido (en metros).

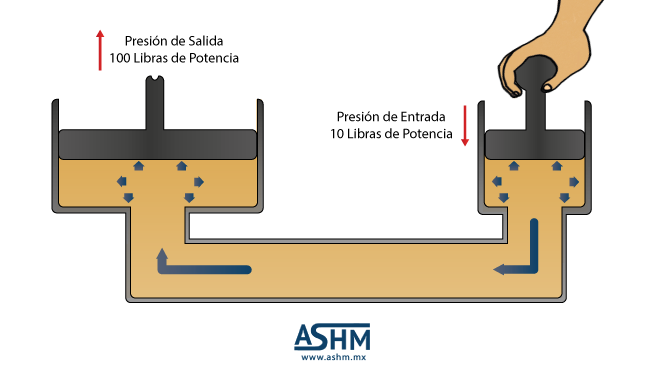

Un sistema de transmisión de energía que usa la fuerza del flujo de líquidos y gases para transmitir energía. Los sistemas de fluido incluyen sistemas hidráulicos y sistemas neumáticos.
Resultado de imagen para PRESIÓN DE  FLUIDOS
Medición de la presión de un fluido

La medición y el control de presión son las variables de proceso más usadas en los más distintos sectores de  la industria de control de procesos. Además, a través de la presión se puede inferir fácilmente una serie de otras variables, tales como, nivel, volumen, flujo y densidad. En este artículo comentaremos las principales características de las tecnologías más importantes utilizadas en sensores de presión, y también algunos detalles sobre instalaciones, mercado y tendencias de los transmisores de presión.

La presión atmosférica corresponde a la presión que ejerce el aire alrededor nuestro y varía dependiendo de las condiciones atmosféricas y de la altitud a la que nos encontremos. A nivel del mar, el valor de la presión atmosférica se considera constante e igual a 101.325 kPa. En realidad es un promedio y se denomina “presión atmosférica estándar”. Este valor nos sirve como referencia para el cálculo de la presión.

 1 atm = 101.325 kPa = 760 mmHg = 10.34 mH2O = 14.7 lb/pul2 = 2116 lb/pie2

 En el contexto de la Mecánica de fluidos, el término “vacío” se refiere a un espacio en el que la presión es menor que la presión atmosférica. El vacío se cuantifica en términos de cuál es su diferencia con respecto a la presión atmosférica. Si tenemos un recipiente cerrado dentro del cual la presión es de 90 kPa, esto corresponderá a una presión de vacío de (101.325-90) kPa.

Consideramos dos tipos de presión, la presión absoluta y la presión relativa.

 -      Presión absoluta ->  se mide con respecto al cero absoluto de presión, el cual corresponde a la presión más baja posible en un vacío perfecto como su base.

  -  Presión relativa -> se mide con respecto a la presión atmosférica.

 Por ejemplo, si un fluido tiene una presión de 5.5 kPa, con respecto a la presión atmosférica, esa será su presión relativa, mientras que su presión absoluta es (101.325 + 5.500), esto es, 106.825 kPa.

 ¿Con qué se mide la presión?

 Para medir la presión se pueden utilizar distintos dispositivos.

   Barómetros -> es un aparato que se usa para medir la presión atmosférica. Consiste de un tubo de vidrio cerrado en un extremo y lleno de mercurio, cuya longitud es superior a 762 mm y el cual tiene una escala reglada en mm para poder medir en ella la altura alcanzada por el mercurio dentro del tubo. El tubo se coloca verticalmente con el extremo abierto sumergido en una cubeta llena de mercurio, la cual está abierta y en contacto con la atmósfera. En el espacio libre dentro del tubo y por encima del mercurio hay vapor de mercurio a una presión correspondiente a la presion de vapor del mercurio.


Resultado de imagen para Medición de la presión de un fluidoResultado de imagen para Medición de la presión de un fluido

Resultado de imagen para Medición de la presión de un fluido


LEY DE PASCAL PARA EL SENO DE UN FLUIDO

Resultado de imagen para LEY DE PASCAL PARA EL SENO DE UN FLUIDO

 se resume en la frase: la presión ejercida por un fluido incompresible y en equilibrio dentro de un recipiente de paredes indeformables se transmite con igual intensidad en todas las direcciones y en todos los puntos del fluido.
El principio de Pascal puede comprobarse utilizando una esfera hueca, perforada en diferentes lugares y provista de un émbolo. Al llenar la esfera con agua y ejercer presión sobre ella mediante el émbolo, se observa que el agua sale por todos los agujeros con la misma velocidad y por lo tanto con la misma presión.


Resultado de imagen para LEY DE PASCAL PARA EL SENO DE UN FLUIDO

Presión Absoluta

Resultado de imagen para Presión Absoluta

Es la presión de un fluido medido con referencia al vacío perfecto o cero absoluto. La presión absoluta es cero únicamente cuando no existe choque entre las moléculas lo que indica que la proporción de moléculas en estado gaseoso o la velocidad molecular es muy pequeña. Ester termino se creo debido a que la presión atmosférica varia con la altitud y muchas veces los diseños se hacen en otros países a diferentes altitudes sobre el nivel del mar por lo que un termino absoluto unifica criterios.

Resultado de imagen para Presión Absoluta

Presión Atmosférica

Resultado de imagen para Presión Atmosférica

El hecho de estar rodeados por una masa gaseosa (aire), y al tener este aire un peso actuando sobre la tierra, quiere decir que estamos sometidos a una presión (atmosférica), la presión ejercida por la atmósfera de la tierra, tal como se mide normalmente por medio del barómetro (presión barométrica). Al nivel del mar o a las alturas próximas a este, el valor de la presión es cercano a 14.7 lb/plg2 (101,35Kpa), ,disminuyendo estos valores con la altitud.

Presión Manométrica

Resultado de imagen para Presión manometrica

Son normalmente las presiones superiores a la atmosférica, que se mide por medio de un elemento que se define la diferencia entre la presión que es desconocida y la presión atmosférica que existe, si el valor absoluto de la presión es constante y la presión atmosférica aumenta, la presión manométrica disminuye; esta diferencia generalmente es pequeña mientras que en las mediciones de presiones superiores, dicha diferencia es insignificante, es evidente que el valor absoluto de la presión puede abstenerse adicionando el valor real de la presión atmosférica a la lectura del manómetro.

La presión puede obtenerse adicionando el valor real de la presión atmosférica a la lectura del manómetro.

Presión Absoluta = Presión Manométrica + Presión Atmosférica.
